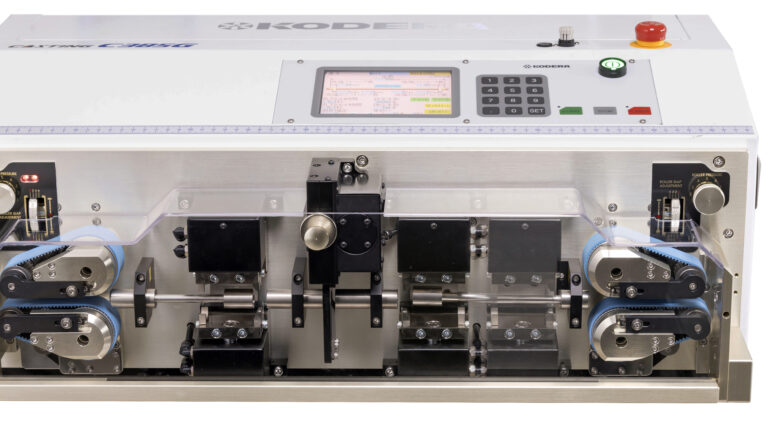

ベルトフィードにより多芯ケーブル等の様々なケーブルの安定した測長を実現

• 線材の供給をベルトフィード方式で行うことにより、キャブタイヤケーブルやシールド線等に見られる表面が
  　 凸凹したケーブルを面で掴む事ができ、安定した加工を実現します。
• 新世代の基板・電源システムを採用し更なる安定性と信頼性を獲得。
• 発熱低減により小型で風量の少ないファンを採用し、静寂性を高めました。
• 稼働情報管理画面を搭載。加工本数に加え、稼働時間や切断回数、刃の交換通知の表示が可能です。
• 切断をV刃で加工して、ストリップを丸刃で加工することで、内線に傷を付けません。ストリップは電線サイズに
  　 合わせた丸刃を使用します。
• エアー制御によるベルトフィードの開閉動作は、操作パネルのスイッチにてワンタッチで行うことができます。
• 13の言語を表示する機能を搭載。（日本語、英語、簡体中国語、繁体中国語、韓国語、トルコ語、ポーランド語、
  　 インドネシア語、タイ語、ベトナム語とスペイン語(EspañolとCastellano))
• 安全カバーを標準装備。
• ワールドワイド対応の入力電源（AC100V～240V）。





先端ストリップユニットを先端ベルトフィーダー部の近い位置に変更することで、被覆の伸びやすい線材の加工精度を向上させることができます。


ダウンロード　2025/09/30更新

C385Gカタログ


本体仕様

　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　 　

型式	C385G
外形寸法	幅735mm×奥行457mm×高さ288mm
重量	49kg
電源	単相AC100V〜240V、50Hz/60Hz (ワールドワイド対応)
消費電力	待機時 26Wh　動作時最大 110Wh
エアー源	3.6NL/min 0.5MPa(清浄乾燥空気を使用の事)
カッティング長さ	210mm～99,999mm
カッティング公差	±(0.1+0.0005×L)mm以内(但し線材による。)※Lは切断長
ストリップ長さ	先端最長：1,500mm(セミストリップ必要)
	後端最長：210mm(セミストリップ必要)
加工可能ワイヤー種類	ABSワイヤー,エアバッグワイヤー,シールド電線, VSF,IV,KV,UL,テフロン線,ガラス線,チューブ等
加工可能ワイヤーサイズ	AWG#7(10sq)～#28(0.08sq) 但し線材による。
加工可能ワイヤー 外径サイズ	最大φ11mm 但し線材による。
ワイヤー送り速度	可変可能
刃の材質	超微粒子合金
動力	ステッピングモータ、エアー (ベルトフィード部の開閉とエアーカッターブロックの動作に使用)
製造元	株式会社小寺電子製作所
