日本圧着端子製造（JST）/手動圧着工具(ハンドツール)

下記一覧に掲載していない手動圧着工具（ハンドツール）についてもお気軽にお問合せください。

◆納期について
・弊社及び、メーカーにて在庫切れの場合、お時間をいただく可能性がございます。

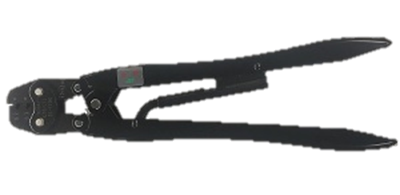

YC バラ端子用圧着工具

型式 対象端子(連鎖状) 対象端子(バラ状) 対象電線
YC-041 STI-01-110N
STI-01T-110N
STO-01-110N
STO-01T-110N
 LTI-01-110N
LTI-01T-110N
LTO-01-110N
LTO-01T-110N
 KV0.2、0.3
VSF0.3、0.5
YC-042 STO-01-187N
STO-01T-187N
STO-01-187N-8
 LTO-01-187N
LTO-01T-187N
LTO-01-187N-8
 KV0.2、0.3
VSF0.3、0.5
YC-047 STO-61-250N
STO-61T-250N		 LTO-61-250N
LTO-61T-250N		 VSF0.75、1.25、2.0
YC-051 STO-41-187N
STO-41T-187N
STO-41-187N-8
 LTO-41-187N
LTO-41T-187N
LTO-41-187N-8
 VSF0.5、0.75、1.25
YC-062 STO-41-110N
STO-41T-110N
STO-41-110N-8
 LTO-41-110N
LTO-41T-110N
LTO-41-110N-8
 VSF0.5、0.75、1.25
YC-064 STO-41T-187S LTO-41T-187S UL1015#22、#20、#18、#16
YC-081 SMF-01T-1.3 LMF-01T-1.3 UL1007#24、#22、#20
YC-102 STO-21-250N
STO-21T-250N		 LTO-21-250N
LTO-21T-250N		 VSF0.3、0.5、0.75
YC-160R SVH-21T-P1.1 BVH-21T-1.1
BVH-21T-P1.1		 UL1007#22、#20、(#18)
YC-161R SVH-21T-P1.1 BVH-21T-1.1
BVH-21T-P1.1		 UL1007#20、#18
YC-164R SVH-21T-P1.1 BVH-21T-1.1
BVH-21T-P1.1		 UL1015#22、#20、(#18)
YC-280 STO-81-250N
STO-81T-250N		 LTO-81-250N
LTO-81T-250N		 UL1015#14、#12
KIV2.0、3.5
YC-930R SVH-41T-P1.1 BVH-41T-P1.1 UL1007#20、#18、#16

YRS 連鎖状端子用圧着工具

型式 対象端子(連鎖状) 対象端子(バラ状) 対象電線
YRS-121 SYM-001T-P0.6 BYM-001T-P0.6 UL1007#28、#26、#24、#22
YRS-125 SYF-001T-P0.6 - UL1007#26、#24、#22
YRS-330 J-SP2※※※
J-SS2※※※
 - UL1007#28、#26、#24
YRS-241 SPH-002T-P0.5L - UL1007#28、#26、#24

YHT 裸端子、裸スリーブ、リングスリーブ用圧着工具

型式 適用端子呼び 適用電線範囲
(単線)(mm) 		適用電線範囲
(撚線)(mm2)
YHT-2210 1.25、2、3.5、5.5 1.25・・・0.57-1.44
2・・・1.14-1.82
5.5・・・1.82-2.89		 1.25・・・0.25-1.65
2・・・1.04-2.63
3.5・・・3.5
5.5・・・2.63-6.64

YHT 裸端子、裸スリーブ、リングスリーブ用圧着工具

型式 適用端子呼び 適用電線範囲(撚線)(mm2)
YNT-1210S 5.5 2.63～6.64
YNT-1614 2 1.04～2.63
YNT-2216 1.25 0.25～1.65
YNT-2622 0.5 0.2～0.5

YRF バラ端子用

型式 適用端子呼び 適用電線範囲
(単線)(mm) 		適用電線範囲
(撚線)(mm2)
YRF-590 SVSF-61T-S2.0
SVSM-61T-S2.0		 - -
