全自動片端圧着機C550シリーズ

加工内容、業務の発展に合わせてシステムを選べる全自動片端圧着機

C550SZTS

  • 自動線材撚り機（CASY-645） とハンダ装置を搭載したモデル。

  • 撚り調整・ハンダ調整が自由自在。ユーザーにやさしいシンプル操作。

  • CHA（クリンプハイト自動再現機構）標準搭載。メモリー読み出しでクリンプハイトを再現します。

  • 多品種・小ロット生産の段取り替え時間の短縮をアシストします。

  • 電線有無センサー付コレクター（CN-4503B）、端子リールスタンド（RSBまたはURSB）、シグナルタワーを標準装備。

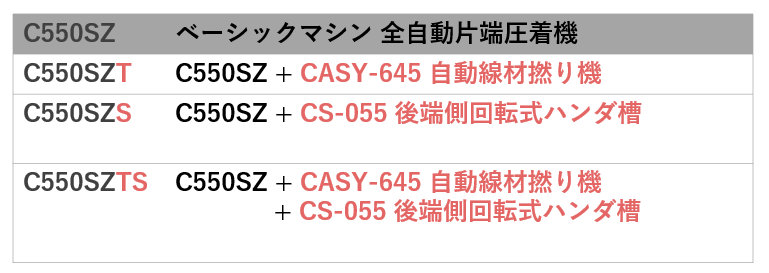

    • C550をベーシックマシンとして加工内容、業務の発展に合わせてお選びいただけるオプショナルチョイスシステム。
    ハンダ装置、撚り機は後からでも追加取り付けが可能です。

      製品仕様

      型番 CASTUGNON C550SZTS
      加工寸法 先端設定可能値 0.1〜30mm
      後端設定可能値 0.1～30mm
      最短加工寸法※1 L5≧40mm （オプション装備にて、L5≧31mm）
      最大切断長 99,999mm（約100m）
      カッティング公差 ±（0.2＋0.002×L）mm以内　L＝切断長
      寸法（本体のみ）、重量 幅×奥行×高さ 1,1200mm×765mm×1,550mm
      重量 355kg
      サプライ 電源 単相AC200V~AC240V ;50/60Hz
      エア源 45ℓ/min 5Mpa　※洗浄乾燥空気を使用してください
      消費電力 静止時/527Wh
      動作時/992Wh
      加工線材 適用線径 AWG#12～AWG#32（但し、線材による）
      適用線種 AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV、テフロン線など

      ※：線材または端子の種類により上記の数値は変化いたしますので、事前にテスト加工をしてください。
